Hardware de construção de linhas

O hardware de construção de linhas é uma ampla categoria de componentes essenciais para a montagem, reforço e manutenção de sistemas de transmissão e distribuição de energia aérea. Esses acessórios garantem a integridade estrutural, o alinhamento adequado do condutor e a confiabilidade a longo prazo em diversas condições ambientais. Dadas as tensões mecânicas, a exposição climática e as demandas elétricas colocadas em linhas aéreas, o hardware de construção de alta qualidade é crucial para minimizar falhas e prolongar a vida útil do sistema.

Componentes -chave do hardware de construção de linhas

1. CrossArms & Brace

   • Função: Forneça pontos de montagem para isoladores, condutores e outros hardware em postes ou torres de transmissão.

   • MATERIAIS: Normalmente feitos de madeira tratada, fibra de vidro, aço ou alumínio para resistir ao intemperismo e ao estresse mecânico.

   • Tipos:

     • Construção de braço duplo: usado para distribuição de média tensão para separar as fases.

     • Construção do braço de buck: reforça os topos de postes em aplicações de alta carga.

2. Suportes e bandas

   • Função: Transformadores seguros, prisioneiros de raios e outros equipamentos para postes de utilidade.

   • Projeto: faixas de aço galvanizadas ajustáveis com revestimentos resistentes à corrosão para longevidade.

3. Guy Fios e conjuntos de tensão

   • Função: Forneça suporte lateral a postes e torres, impedindo a inclinação ou o colapso devido à tensão do vento ou do condutor.

   • Componentes:

     • Guy Strands: cabos de aço de alta resistência ancorados no chão.

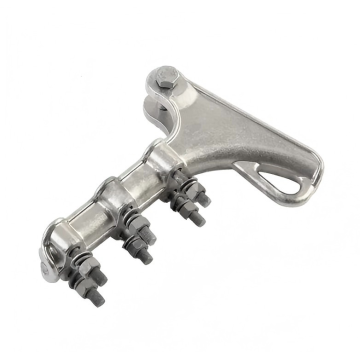

     • O Guy agarra e as extremidades sem saída: Garanta um apego seguro a postes e âncoras.

     • Isoladores de tensão do tipo de ovo: impedir o feedback elétrico em caso de contato com os fios vivos.

4. Conectores de emenda

   • Função: Junte -se aos condutores, mantendo a continuidade elétrica e a resistência mecânica.

   • Tipos:

     • Sentir emendas de compressão: crimpadas nos condutores para uma conexão permanente e de baixa resistência.

     • ENTRADAS EXPERFENTADAS: Usado para reparos temporários ou em ambientes de vibração de alta.

5. Passos de pólo e terminais de escalada

   • Função: Permitir que os trabalhadores da concessionária sejam acessíveis para manutenção e reparos.

   • Considerações de segurança: deve cumprir os padrões da OSHA e da IEC para resistência ao deslizamento e capacidade de suporção de carga.

6. Amortecedores de vibração e espaçadores

   • Função: Reduza as oscilações induzidas pelo vento (vibração eólica) e mantenha o espaçamento entre os condutores agrupados.

   • Materiais: Frequentemente feitos de polímeros elastoméricos ou aço com inserções de borracha para absorção de energia.

Considerações de material e durabilidade

• Aço galvanizado: mais comum devido à alta resistência de resistência e corrosão.

• Ligas de alumínio: leve e à prova de ferrugem, ideais para regiões costeiras.

• Materiais de fibra de vidro e compósito: usados em áreas que requerem propriedades não condutivas.

Práticas recomendadas de instalação e manutenção

• Aplicação adequada de torque nos parafusos para impedir que o afrouxamento da vibração.

• Inspeções regulares para ferrugem, rachaduras ou deformação em áreas de alto estresse.

• Uso de kits pré-montados para acelerar a construção e reduzir erros.

O hardware de construção de linha deve ser selecionado com base em classificações de carga mecânica, condições ambientais e conformidade com padrões como ANSI, IEC e ASTM .
